Installation Zyxel AX7501-B0

In Ihrem IWB Internet Paket sind folgende Komponenten enthalten. Bitte überprüfen Sie den Inhalt auf Vollständigkeit.

WLAN-Router Zyxel AX7501-B0 (inkl. Standfuss)

• Netzteil

• Glasfaserkabel

• Ethernet-Kabel

• Telefonkabel (RJ11-Stecker)

Bitte beachten:

• Knicken oder quetschen Sie auf keinen Fall das Glasfaserkabel.

• Berühren oder verschmutzen Sie die Enden des Glasfaserkabels nicht.

• Schauen Sie weder direkt in das Ende Glasfaserkabels noch in eine der Buchsen an der OTO-Dose.

1. Vorbereitung

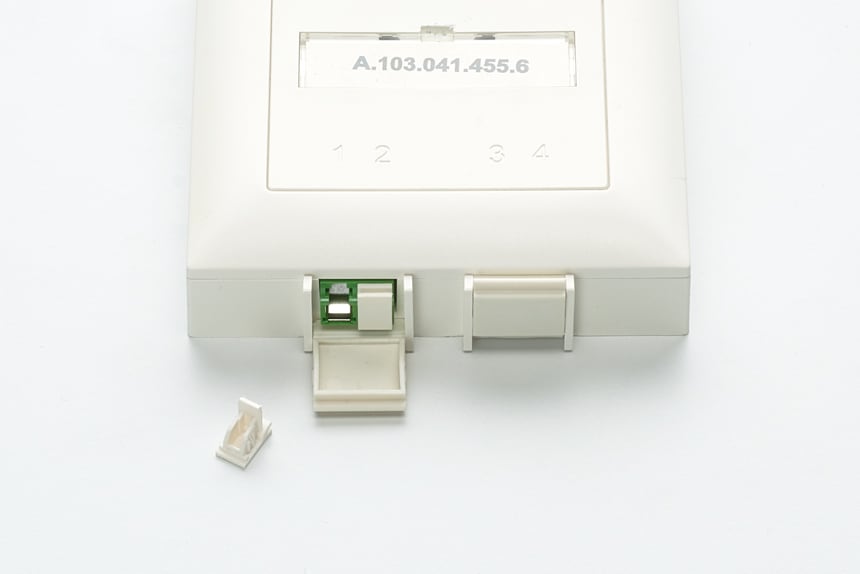

Entfernen Sie die Schutzkappen an der Glasfaserdose (OTO-Dose) am Steckplatz 1, an beiden Enden des Glasfaserkabels und am Glasfaseranschluss des Routers. Das Modul selbst nicht entfernen.

2. Glasfaseranschluss

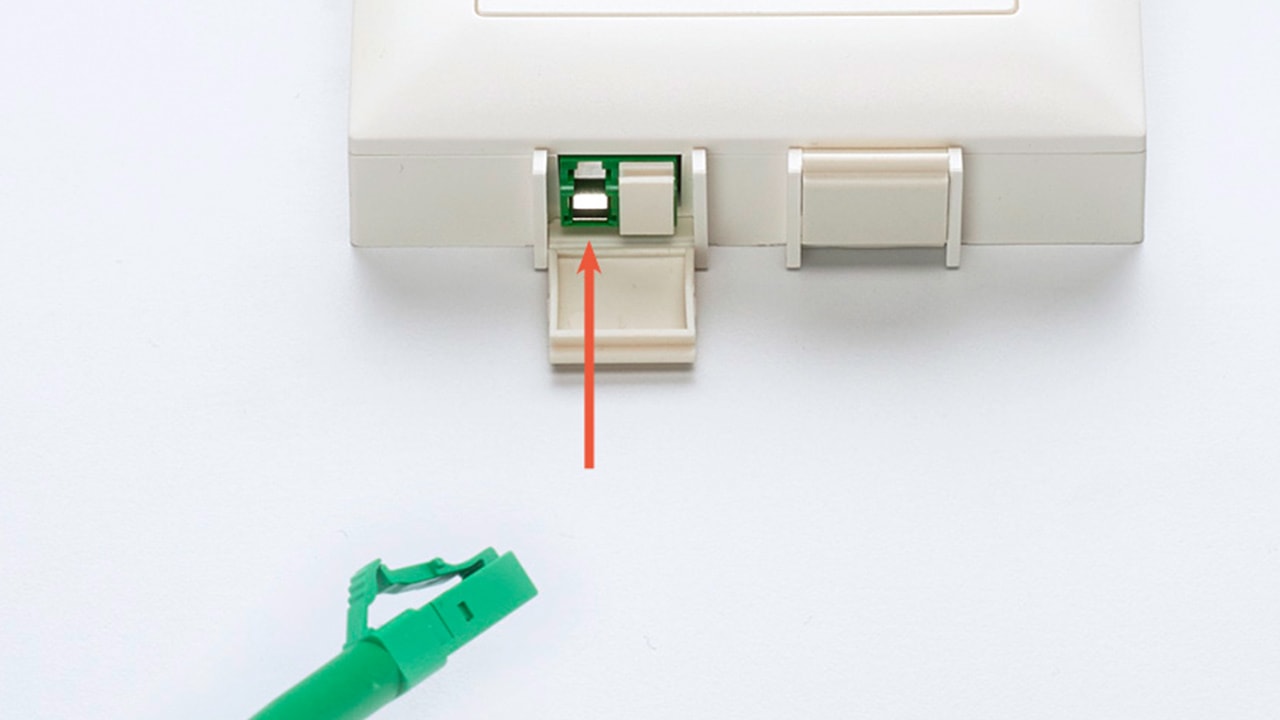

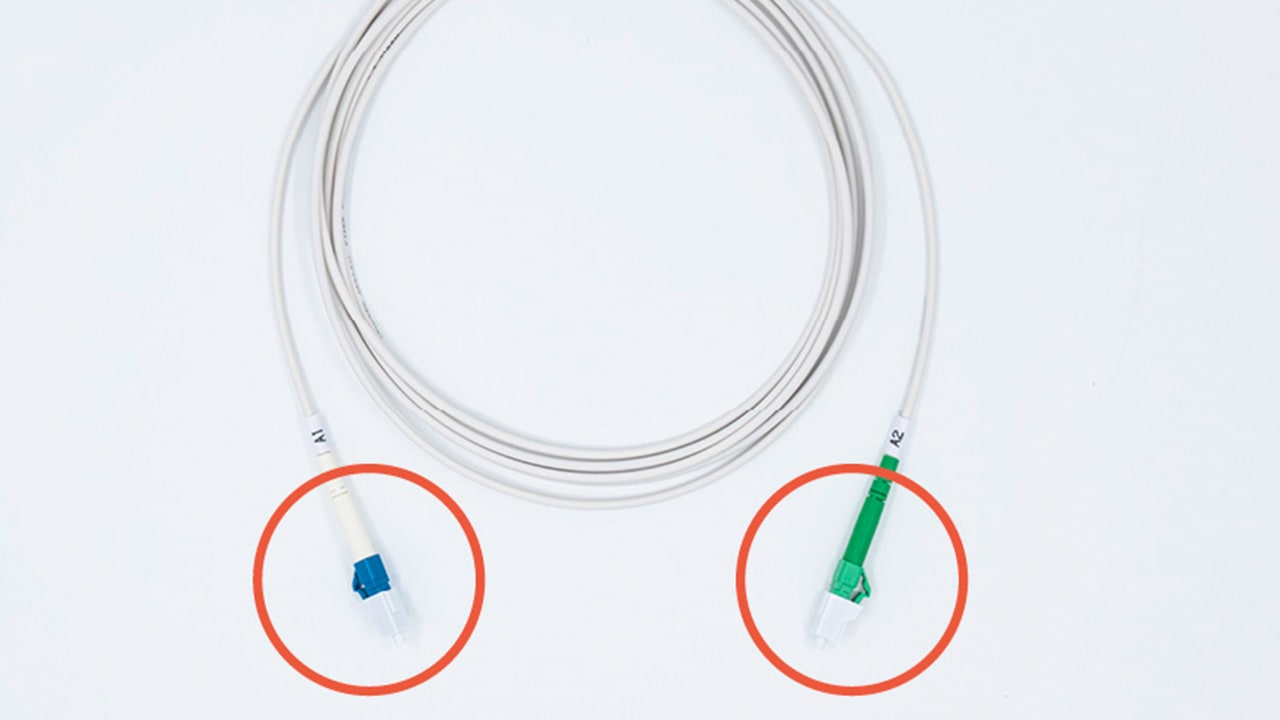

Stecken Sie das grüne Ende des Glasfaserkabels in die Glasfaserdose am Steckplatz 1 und das blaue Ende in das Glasfasermodul des Routers.

3. Stromanschluss

Verbinden Sie das Netzteil mit dem Router und einer Steckdose. Danach betätigen Sie die schwarze ON-Taste auf der Unterseite des Routers

Wichtig:

Das Gerät wird nun initialisiert und führt automatisch Softwareupdates aus. Dies kann bis zu 15 Minuten dauern. Unterbrechen Sie den Vorgang nicht. Der Router ist betriebsbereit, sobald die Lichter durchgehend leuchten.

4. Internetverbindung über LAN oder WLAN

LAN-Anschluss:

Verbinden Sie den Router und Ihr Gerät (z. B. Computer) über das beiliegende LAN-Kabel mit dem 10G LAN-Anschluss. Nur so kann die Geschwindigkeit erreicht werden.

WLAN-Anschluss:

Über den Name Ihres WLAN-Netzwerks (SSID) sowie das Passwort (Wireless Key) verbinden Sie Ihre Geräte via WLAN. Die Informationen finden Sie auf der Rückseite des Routers.

5. Option Festnetz (VoIP)

Falls Sie die Option Telefonie gewählt haben, schliessen Sie Ihr Festnetztelefon über den Telefonanschluss (Phone 1) auf der Rückseite des Routers an. Der Router hat keine DECT Funktion zur schnurlosen Koppelung des Telefons.
